一、系統概述

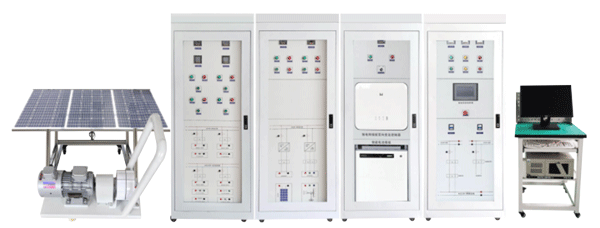

  新能源智能微電網教學系統采用交流+直流雙母線結構，集成能量控制系統(PCS)、電池管理系統(BMS)、分布式發電系統(DG)、交直流負荷、能量管理系統(EMS)與監控系統(SCADA)等，實現清潔低碳、安全高效的源-網-荷-儲協同優化功能。應用數字化、信息化與智能化能量管理系統控制，通過源源互補、源網協調、網荷互動、網儲互動和源荷互動等多種交互形式，可以更經濟、高效和安全地利用分布式新能源與儲能，實現電能削峰填谷、負荷不間斷優質供電、系統智能化保護與運行、自由離并網無縫切換等，從而實現發、用電效益最大化。

設備由能量調度控制器、浪涌保護器、交流接觸器、斷路器、單相計量儀表、電流互感器、工業觸摸屏(HMI)、測試端子等組成。主要完成微電網與電網能量交互的控制、計量與保護，同時通過能量調度控制器對儲能、分布式電源、交直流負荷等進行能量管理與調度，實現微電網平滑穩定、經濟高效運行。

二、系統參數

1）觸摸屏：
內核：J1900 CPU（主頻2400MHz*4核心）；
內存：4GB；
觸摸類型：四線電阻式觸摸屏；
串行接口：RS232/RS485；
以太網口：10/100M自適應；
電磁兼容：工業三極；
監測內容：對微電網的實時運行和報警信息進行全面監控，并對微電網進行統計和分析，實現對微電網參數的監控。

2）工業交換機：
網絡標準：IEEE 802.3、IEEE 802.3u、IEEE 802.3x；
端口：8個10/100Mbps RJ45 端口；
指示燈：每端口具有1個Link/Ack、Speed 指示燈/每設備具有1個Power指示燈；
性能：存儲轉發/支持3.2Gbps背板帶寬/支持8K的MAC地址表深度。

3）浪涌保護器：
最大持續運行電壓Uc：1000V；
標稱放電電流In(8/20us)：20KA；
最大放電電流Imax(8/20us)：40KA；
保護水平Up(8/20us)：<1.8KV響應時間：≤25ns；

4）交流接觸器：
主觸點數量：3對；
額定電流：25A；
線圈電壓：AC220V；帶輔助觸點；

5）光伏專用單相電雙向計量儀表：
電流、電壓測量精度：0.2級；功率、
有功電能測量精度：0.5級；
無功電能：1級；

6）開關電源：
輸入電壓：AC220V；
輸出電壓：DC24V；
額定輸出電流：2.5A；

7）系統材質與尺寸：
柜體采用鋼質結構，鋼板厚度：2mm；前門采用透明鋼化玻璃設計；后門采用單開門設計，底部設置穿線孔位；兩邊側板可拆卸；柜體尺寸≥：750×650×1800(mm)；
