一、裝置簡介

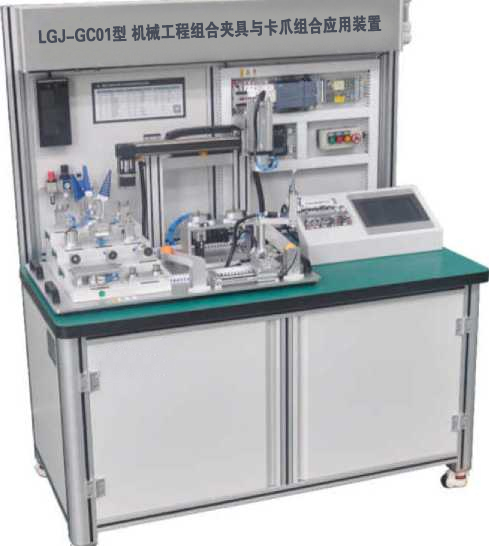

    LGJ-GC01型 機械工程組合夾具與卡爪組合應用裝置是一套由工作臺、組合夾具組合裝置、電氣控制系 統、組成的典型工業組合應用裝置，該裝置通過設計實現了多種不同的夾具組合 方法，并通一個小裝置實現整個系統的協作運行，充分結合機械零件原理及復雜 集成兩個方面內容，使用該工作臺具有從元件認識、傳動結構、驅動控制等一系 列教學應用。工作臺采用了電氣控制與機械機構組合搭配，學生可以清晰查看到 執行元件內每個工作細節，也可以學習到集成機構的組合控制方法。 二、 工作臺主要技術參數：
1、 供電電源:AC220V 50HZ；
2、 使用氣源:0.75Mpa；
3、 臺架結構：立式臺架；
4、 結構框架：鋁合金框架，1.2mm仮金封板；
5、 零件存儲方式：物料盒；
三、 工作臺主要開展實驗項目
1. 常用夾具與卡具認知；
2. 氣動直線氣缸認知與安裝設計要點掌握
3. 氣動二爪認知與安裝設計要點掌握
4. 氣動零點定位裝置認知與安裝設計要點掌握
5. 氣動旋轉裝置認知與安裝設計要點掌握
6. 機械手快速更換裝置認知與安裝設計要點掌握
7. 真空吸裝置認知與安裝設計要點掌握
8. 組合氣動裝置認知與安裝設計要點掌握
9. 電氣結合應用裝置認知與安裝設計要點掌握
10. 多氣動組合裝置認識人與安裝掌握
11. 氣動復雜回路應用與控制要點掌握
12. 復雜機電氣組合裝置設計與控制要點掌握
四、工作臺主要配置清單

序號	物料名稱	規格/參數	數量
1	機械工程組合夾具與卡爪應用裝置	機械工程組合工作臺	1套
2		龍門式電氣組合機械手	1套
3		機械手10KG快換夾具機械手端	1套
4		機械手10KG快換夾具工具端	2套
5		機械手可更換氣動夾具	1套
6		機械手可更換真空吸盤	1套
7		無桿氣缸與旋轉元件組合機械手	1套
8		循環物料滑道	2套
9		氣動平行夾爪	1套
10		氣動楔形三爪	1套
11		氣動旋轉與夾爪組合裝置	1套
12		仿生柔性夾具	1套
13		全自動氣動夾具零點定位裝置	1套
14		手動夾具零點定位裝置	1套
15		氣動元件組合控制電磁閥組	1套
16		PLC電氣控制單元	1套
17		實驗操作配套工具套件	1套
